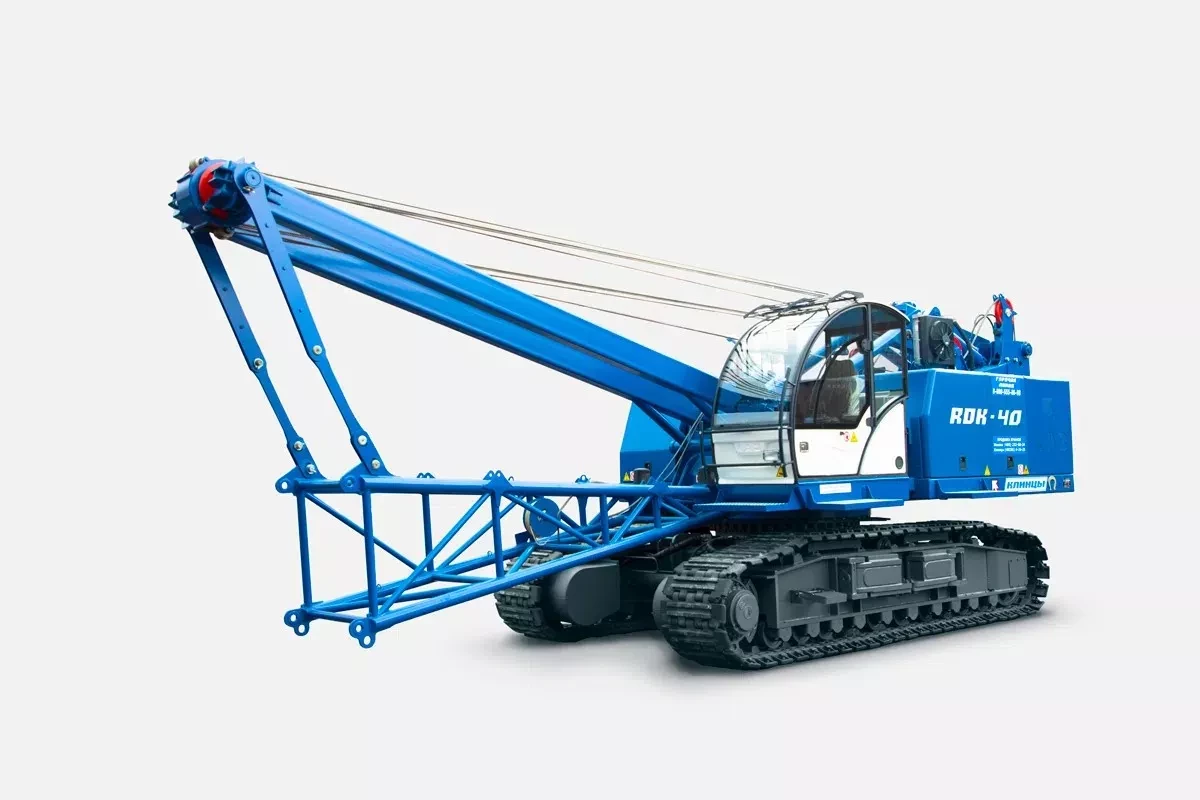

Стреловой, самоходный, полноповоротный гусеничный кран RDK-40 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с преимущественным использованием на стационарных объектах без частых перебазировок на большие расстояния. Простота и надежность конструкции, а так же преимущества использования гусеничного хода позволяют применять данный кран в тяжелых условиях на неподготовленных площадках.
Привод гусеничной ходовой части и всех механизмов крана — гидравлический. Каждый механизм имеет индивидуальный привод с независимым управлением. Гидравлическая система обеспечивает плавное управление всеми механизмам и с широким диапазоном регулирования скоростей рабочих операций, давая возможность одновременного совмещения нескольких операций. В конструкции использованы импортные и отечественные узлы и элементы, высокая надежность которых подтверждена многолетней практикой использования в гидравлических машинах различного типа.
1-ой отличительной особенностью конструкции данной модели крана является то, что ходовое устройство выполнено с телескопируемыми гусеничными тележками. Это позволяет иметь небольшой габарит при транспортировке и увеличенный размер опорной площади при выполнении крановых операций. Механизм телескопирования хорошо отработан и соответствует инновационным решениям мирового уровня. За счет специфической конструкции гусеничной ходовой части и развитого опорного контура, который образует гусеничные тележки в рабочем положении, кран обладает единой грузовой характеристикой во всем секторе 360 градусов и может передвигаться с грузом на крюке, масса которого составляет 10 тонн(на гусеничном ходу Sanperano) и 32 тонны(на гусеничном ходу собственного производства).
2-ой важной особенностью данного крана является устройство порталов крана. Их конструкция продумана таким образом, что при монтаже и демонтаже крана на строительной площадке нет необходимости повторной запасовки каната: единожды выполненная, она обеспечивает перевод крана из транспортного положения в рабочее и обратно. Кроме того, с помощью заднего (малого) портала обеспечивается навешивания противовесов. Таким образом, кран автономно, без привлечения дополнительных грузоподъемных средств обеспечивает собственную сборку и разборку.
3-ей особенностью является поворотная часть крана, которая оптимизирована как с точки зрения конструкции так и эксплуатационного удобства. Конструктивно она выполнена таким образом, что обладает большой объемной жесткостью, за счет чего гарантируется длительная работа вмонтированных в нее механизмов без перекосов и повреждений. При этом компоновка поворотной части обеспечивает легкий доступ ко всем крановым механизмам и элементам гидросистемы для осмотра и обслуживания.
Еще одним неоспоримым достоинством данной модели крана является его малая транспортная высота. Даже размещенный на трейлере с типовой высотой платформы до 900 мм от уровня опорной поверхности, он укладывается в транспортный габарит по высоте до 4 м. Аналогично из условий удобства транспортировки на стандартных трейлерах определена и длина крана.
Кран имеет основную стрелу решетчатый конструкции длиной 15 м, которая за счет быстросъемных секций-вставок длиной 5 или 10 м удлиняется до длины 40 м. Применение высокопрочных сталей обеспечивает при принятых размерах элементов стрелы ее достаточную прочность при работе с грузами даже на площадке, имеющей уклон 3 градуса. Для расширения сферы использования и увеличения размеров подстрелового пространства могут применяться жесткие гуськи длиной 1 м, 5 м или 10 м. В этом случае кран может работать двумя грузовыми лебедками одна из которых задействована на основной стреле, а вторая на гуське. Грузовысотные характеристики крана подняты на новую высоту и заметно превышают показатели отечественных аналогов в любой точки рабочей зоны.
Безопасную работу крана обеспечивает комплекс современных приборов и устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Двигатель
Назначение: привод гидронасосов
Мощность: 70 кВт (95,2 л.с.; 1800 об/мин)
Модель: ММЗ Д-245.5S2
Крутящий момент: 464 Н∙м (1800 об/мин)
Топливный бак: 300л
Электродвигатель (опция)
Назначение: привод гидронасосов
Мощность: 37 кВт (1470 об/мин)
Модель: 5А200М4
Номинальный крутящий момент: 240 Н∙м
Род тока: переменный
Напряжение: 380 В
Номинальный ток: 72 А
Частота: 50 Гц
Гидравлическая система
Гидравлическая система крана выполнена по открытой схеме и служит для передачи механической энергии силовой установки к редуктору с аксиально-поршневыми нерегулируемыми насосами и, далее, к гидравлической аппаратуре рабочих органов крана. В конструкции гидравлической системы предусмотрены: возможность совмещения операций при работе крана; тонкая фильтрация рабочей жидкости; встроенная предохранительная, запорная и регулирующая аппаратура.
Рабочее давление (макс.): 250 бар
Емкость гидробака: 600 л
Механизм поворота
Состоит из следующих компонентов: шарикового опорно-поворотного устройства с внутренним зубчатым венцом; нерегулируемый аксиально-поршневой мотор, приводящий в движение планетарный редуктор с ведущей шестерней; планетарный редуктор оснащен многодисковым нормально замкнутым гидроуправляемым тормозом.
Скорость вращения (макс.): 0-0,96 об/мин
Лебедки
Основная и вспомогательная лебедки:
тяговое усилие на канате: 50 кН
диаметр каната: 15 мм
диаметр барабана: 435 мм
скорость каната: 0-80 м/мин
емкость барабана (1 слой): 45,3 м
Стреловая лебедка:
тяговое усилие на канате: 50 кН
диаметр каната: 18 мм
диаметр барабана: 435 мм
скорость каната: 0-80 м/мин
емкость барабана (1 слой): 22,8 м
Ходовая часть
Ширина ходовой части (из транспортного в рабочее положение) изменяется гидравлически. Привод ходовой части осуществляется от аксиально-поршневого неуправляемого гидромотора, приводящего в движение понижающий планетарный редуктор, оснащенный многодисковым нормально замкнутым тормозом. Натяжение гусеничной ленты осуществляется механическим способом.
Траки плоские, ширина: 700 мм
Ширина в транспортном
положении: 2980 мм
Ширина в рабочем положении: 4500 мм
Скорость передвижения: 0-1 км/ч
Управление
Управление крановыми операциями пропорциональное гидравлическое (джойстики).
Изменение скорости выполнения крановых операций на лебедках осуществляется за счет изменения рабочего объема гидромотора (регулируемый гидромотор), в остальных случаях (нерегулируемый гидромотор) изменение скорости комбинированное – производится за счет изменения частоты вращения коленчатого вала дизельного двигателя (нажатие педали акселератора) или за счет дросселирования рабочей жидкости в каналах гидрораспределителя.
Элементы стрелового оборудования
Элементы основной стрелы
Головная секция: 810 кг
Вставка 5 м: 490 кг
Вставка 5 м: 520 кг
Вставка 10 м: 890 кг
Установочная секция*: 490 кг
* применяется только при сборке стрелы для установки сменного стрелового оборудования
Элементы сменного стрелового оборудования
Элементы жестко-монтируемого гуська
Головная секция: 360 кг
Вставка 5 м: 280 кг
Корневая секция: 240 кг
Штанга 2,7 м: 53 кг
Доп. подъем: 210 кг
Транспортный комплект: корневая секция гуська с набором штанг, установленные на установочную секцию стрелы*: 880 кг
* транспортный комплект может быть расформирован поэлементно для раздельной транспортировки.
Элементы управляемого гуська
Головная секция: 390 кг
Вставка 5 м: 330 кг
Вставка 10 м: 590 кг
Портал управляемого гуська: 705 кг
Тележка1: 80 кг
Транспортный комплект2: корневая секция гуська (2e) с порталом управляемого гуська (3f), установленные на установочную секцию стрелы (1e): 1470 кг
1 применяется при установке сменного стрелового оборудования.
2 транспортный комплект может быть расформирован поэлементно для раздельной транспортировки.
Прочие элементы
Грузозахватные органы
Крюковая обойма 1:
- грузоподъемность: 36 т
- кратность полиспаста: 2-10
- масса: 530 кг
Крюковая обойма 2:
- грузоподъемность: 20 т
- кратность полиспаста: 2-6
- масса: 300 кг
Крюковая обойма 3:
- грузоподъемность: 10 т
- кратность полиспаста: 2-3
- масса: 180 кг
Вспомогательный гусек
Грузоподъемность (макс.): 13 т
Масса: 200 кг
Противовес
Противовес для всех рабочих исполнений крана имеет постоянную массу и состоит из остова (2) и 2-х плит (1).
Масса противовеса: 13,9 т
Масса плиты (1): 5,0 т
Масса остова (2): 3,9 т
Основная стрела
Основная стрела. Исполнения
Стрела для сменного стрелового оборудования
Стрела для сменного стрелового оборудования. Исполнения
Сменное стреловое оборудование
Жесткомонтируемый гусек
Маневровый гусек
Грузоподъемность, т: | 40 |
Тип стрелы: | Решетчатая |
Тип привода: | Дизель-гидравлический |
Грузовысотные характеристики:
