КС-55713-5В-4 «Галичанин»
на базе шасси KAMAZ-43118 (6х6)
Описание модели КС-55713-5В-4

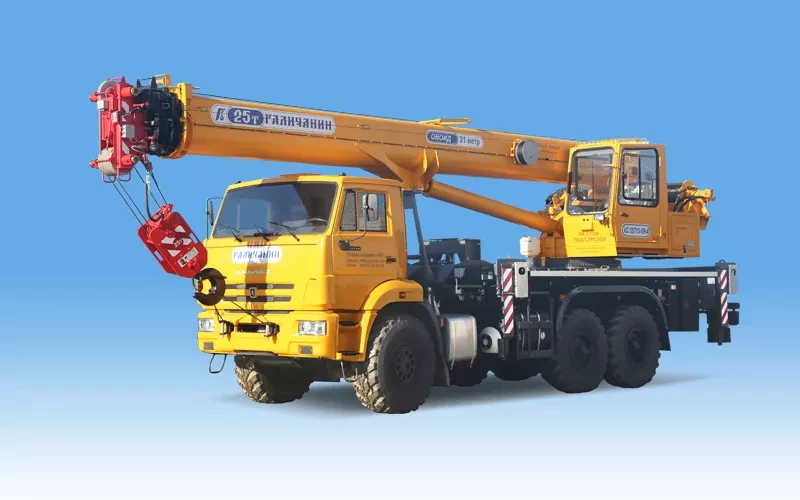

Автокран КС-55713-5В-4 грузоподъемностью 25 т
на шасси КАМАЗ-43118 (6х6)
Преимущества:
- конструкция стрелы овоидной формы;
- высокая грузоподъемность на средних и дальних вылетах достигается при работе с противовесами массой до 6 т;
- увеличенный опорный контур 5,45 х 6,1 м;
- возможность работы на сближенном опорном контуре 5,45 х 2,28 м;
- работа в зоне 360°;
- современный прибор безопасности ОГМ-240 с 7-дюймовым морозоустойчивым ЖК-дисплеем, с телеметрией SkyLog для удаленного наблюдения за работой крана;
- буксировка прицепа массой до 12 т;
- дополнительный ящик для строп;
- яркое освещение рабочей зоны;
- морозоустойчивые уплотнители гидроцилиндров не теряют эластичности до -50°С;
- фитинги и переходники гидросистемы с врезными кольцами;
- электрооборудование IP67;
- сертифицированные светоотражающие элементы, крылья шасси с брызгозащитой;
- полиамидные подпятники (металлические по запросу заказчика). Дополнительные опции:
- дополнительный отдельновозимый противовес массой 1,5 т;
- дополнительный отдельновозимый противовес массой 1 т;
- дополнительный отдельновозимый противовес массой 4,5 т;
- гусёк длиной 9,0 м с углом наклона 0°, 20°, 40°;
- сцепное устройство для буксировки прицепа массой 12 т;
- маслоохладитель;
- пакет для работы с опасными грузами;
- дополнительный ящик для строп.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность, т | 25 |
| Максимальный грузовой момент, т.м | 85 |
| Длина стрелы, м | 9,7 - 31,0 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м | |
| - максимальный | 5,45 х 6,1 |
| - минимальный | 5,45 х 2,28 |
| Зона работы крана, град | 260, 360 |
| Длина гуська, м | 9 |
| Угол наклона гуська,град | 0,20,40 |
| Способ перевозки гуська | отдельно |
| Макс. глубина опускания крюка, м | 32 |
| Максимальный вылет с основной стрелой (с гуськом), м | 29,0 (37,0) |
| Максимальная высота подъема крюка, м | |
| - основная стрела, м | 32,0 |
| - основная стрела + гусек | 40,4 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | до 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 8,1 |
| - максимальная | 24,8 |
| - посадки | 0,27 |
| Частота вращения поворотной части, об/мин | до 1,7 |
| Прибор безопасности | ОГМ-240, Skylog |
| Максимальная масса противовеса, т | 6,0 |
| Набор противовесов, т | 0+1,5+1,0/4,5 |
| Максимальная комплектация для передвижения, т | 0+без гуська |
| Комплектация для передвижения в нормативных нагрузках, т | нет |
| Шасси базового автомобиля | КАМАЗ-43118 |
| Колесная формула | 6 х 6 |
| База шасси, м | 3,69+1,32 |
| Двигатель шасси (ЕВРО-5) | Камаз 740.705 - 300 |
| - мощность, кВт ( л.с.) | 221 (300) |
| Транспортная скорость , км/ч | |
| - без гуська | 60 |
| - с гуськом | - |

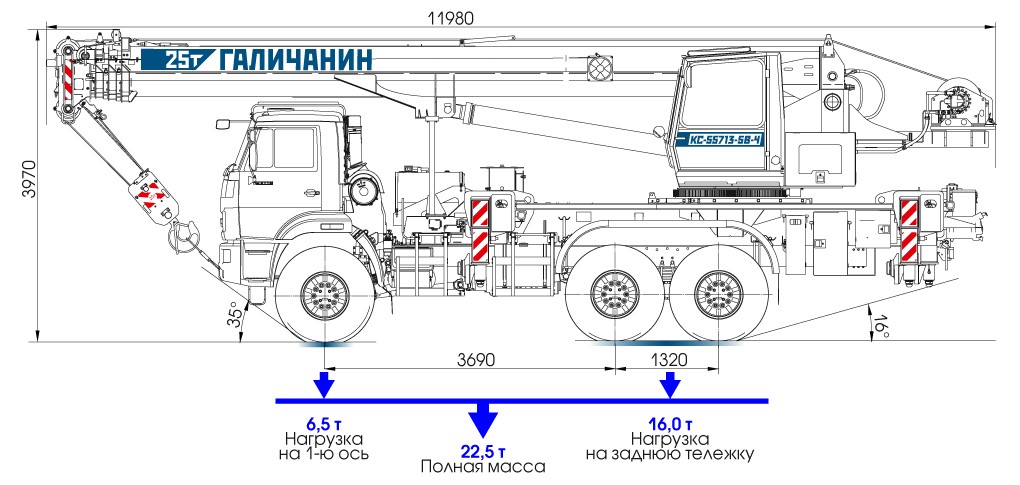

| Общая длина крана, м | 11,98 |
| Высота крана, м | 3,97 |
| Ширина крана, м | 2,55 |
| Передний угол свеса, град | 35 |
| Задний угол свеса, град | 16 |
| Масса крана в минимальной комплектации, т | 22,5 |
| Нагрузка на 1-ю ось, т | 6,5 |
| Нагрузка на заднюю тележку,т | 16,0 |
| Масса буксируемого прицепа, т | 12,0 |
| Температура эксплуатации, °С | ±40 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| Нормативный срок службы крана, лет | 12 |
Сертификаты:
СЕРТИФИКАТ СООТВЕТСТВИЯ
Сертификат соответствия №ЕАЭС RU С-RU.МБ16.В.00115/20
Выдан ООО "Подъемно-транспортные сооружения"
Срок действия с 27.11.2020 по 26.11.2025г.
ОДОБРЕНИЕ ТИПА ТРАНСПОРТНОГО СРЕДСТВА
Одобрение типа транспортного средства № ТС RU E-RU.МР03.00825.Р8
Выдано "Ассоциация по безопасности машин и оборудования "ТЕСТ-СДМ"
Срок действия c 28.01.2025 г. до 27.01.2028 г.
