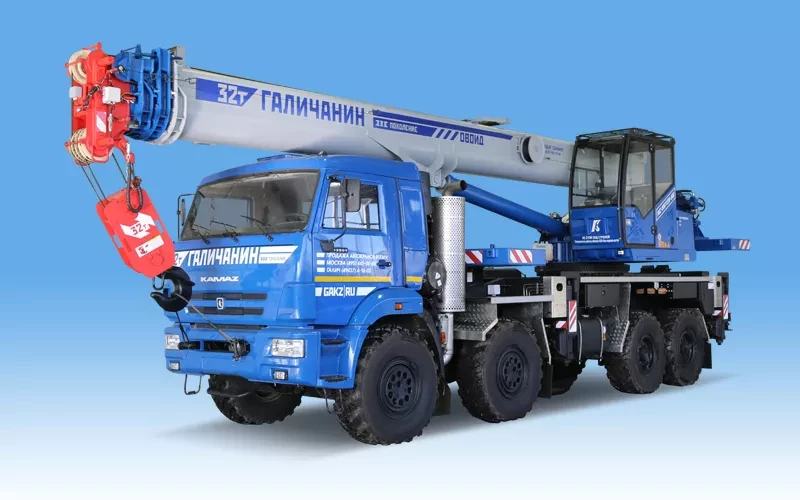

КС-55729-5B «Галичанин»
на базе шасси KAMAZ-63501 (8х8)
Описание модели КС-55729-5B
Кран КС-55729 -5В с грузовым моментом 98 тм монтируются на четырехосные шасси КАМАЗ-63501 (8×8) "Мустанг".

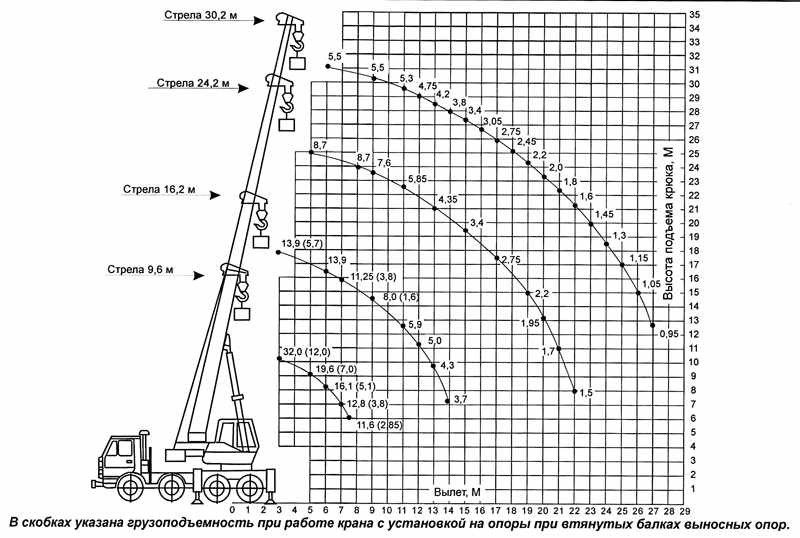

Кран оснащен четырехсекционной стрелой с профилем «овоид». Максимальная высота подъема крюка 30,5 м, с удлинителем до 40,2 м (13-этажное сооружение). Для работы в стесненных условиях предусмотрен режим подъема и перемещения груза на сближенном опорном контуре размером 4,75 × 2,27. В базовую комплектацию автокранов входят:
- противовес массой 1,9 т возимый отдельно;
- гидравлический портал для монтажа / демонтажа противовесов. Дополнительные опции:
- гусёк длиной 9,0 м (предусмотрена возможность установки гуська под углом 0º, 30º относительно стрелы);
- дополнительный отдельно возимый противовес массой 2,4 т;
- северный пакет;
- оборудование для работы с опасными грузами;
- централизованная система смазки.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная, т | 32 |
| Максимальный грузовой момент, т.м | 98 |
| Длина стрелы, м | 9,6 - 30,2 |
| Профиль стрелы | овоид |
| Опорный контур, м: -максимальный | 4,75 х 5,8 |
| -минимальный | 4,75 х 2,27 |
| Зона работы крана, град | 240 |
| Длина гуська, м | 9 |
| Угол наклона гуська, град | 0, 30 |
| Способ перевозки гуська | отдельно |
| Макс. глубина опускания крюка, м | 25,0 |
| Максимальный вылет с основной стрелой (с гуськом), м | 27,0 (22,0) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 30,5 |
| - основная стрела + гусек | 40,2 |
| Максимальный груз при котором допускается телескопирование стрелы, т | 4,35 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 5,7 |
| - максимальная | 39,9 |
| - посадки | 0,2 |
| Скорость вращения поворотной части, об/мин | до 1,4 |
| Прибор безопасности | ОГМ-240 SkyLog |
| Максимальная масса протиовеса, т | 4,3 |
| Набор противовесов, т | 1,9 + 2,4 |
| Шасси базового автомобиля | КАМАЗ-63501 |
| Колесная формула | 8 х 8 |

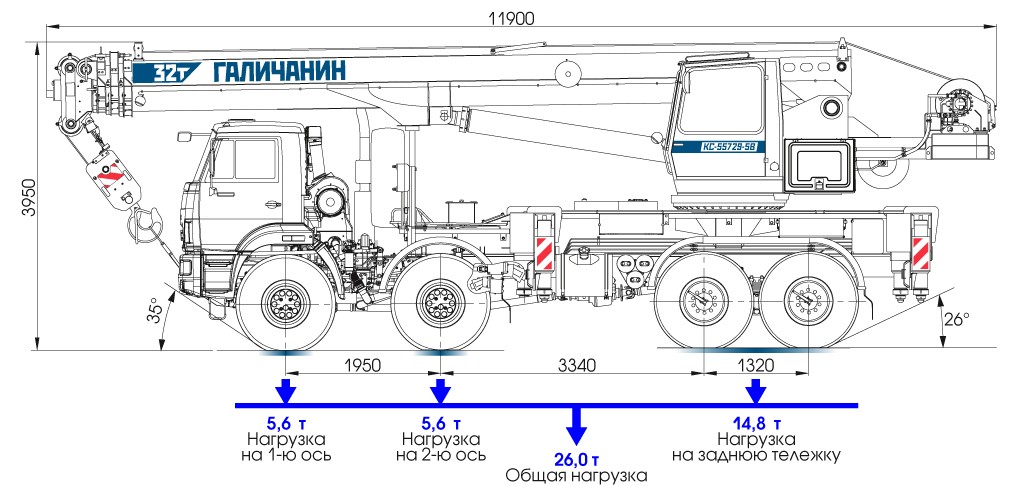

| База шасси, мм | 1950+3340+1320 |
| Двигатель шасси (ЕВРО-5) | КамАЗ-740 |
| Мощность, кВт (л.с.) | 235 (320) |
| Транспортная скорость, км/ч | |
| - без гуська | 60 |
| Общая длина крана, м | 12,0 |
| Высота крана, м | 3,9 |
| Ширина крана, м | 2,55 |
| Передний угол свеса ПУС, град | 35 |
| Задний угол свеса ЗУС, град | 26 |
| Масса крана в минимальной комплектации , т | 26,0 |
| Нагрузка на 1-ю ось, т | 5,6 |
| Нагрузка на 2-ю ось, т | 5,6 |
| Нагрузка на заднюю тележку,т | 14,80 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| Нормативный срок службы крана, лет | 12 |
Сертификаты:

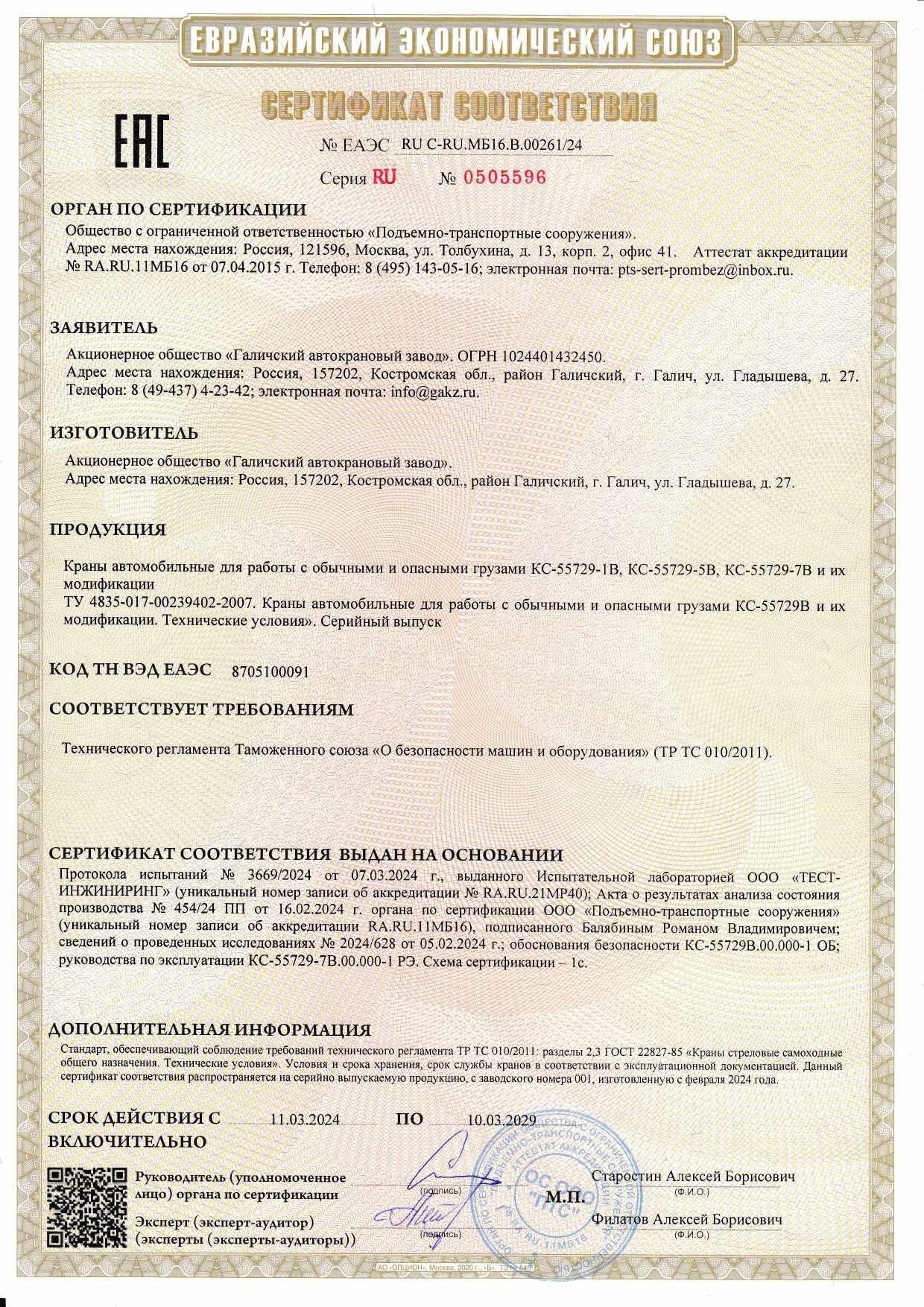

СЕРТИФИКАТ СООТВЕТСТВИЯ
Сертификат соответствия № ЕАЭС RU C-RU.МБ1б.В.00261/24
Выдан ООО "Подъемно-транспортные сооружения"
Срок действия с 11.03.2024 по 10.03.2029 г.
ОДОБРЕНИЕ ТИПА ТРАНСПОРТНОГО СРЕДСТВА
Одобрение типа транспортного средства № ТС RU Е-RU.ГА06.00746.Р2
Выдано "Центр сертификации машин" (ОС ООО "ЦСМ")
Срок действия по 05.07.2026 г.
