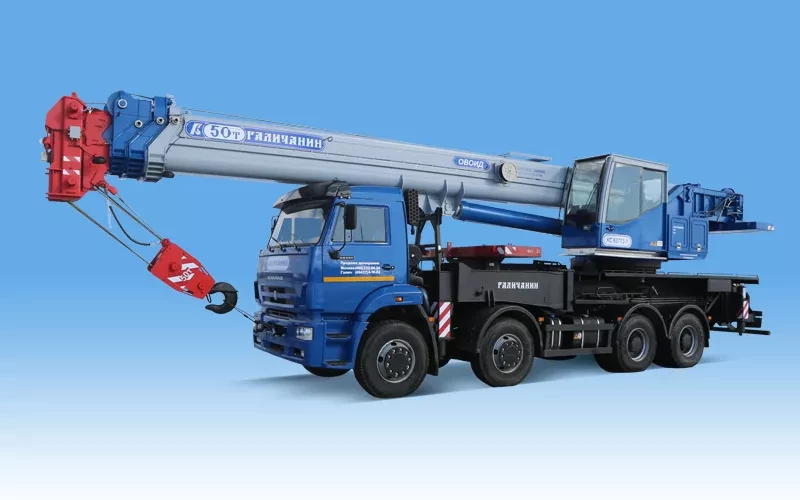

КС-65713-1 «Галичанин»
на базе шасси KAMAZ-65201 (8х4)
Описание модели КС-65713-1
Автокран КС-65713-1 грузоподъемностью 50 тонн
на шасси КАМАЗ-65201 (8х4)
Преимущества:
- на 10% выше грузовой момент (175 тм) по сравнению с аналогами;
- зона работы 360°;
- сближенный опорный контур для стесненных условий 6,73 х 5,68 х 4,63 м;
- улучшены плавность работы и совмещение рабочих операций, благодаря замене гидрораспределителя на более современную версию;
- теплая кабина крановщика с теплоизолирующим материалом и двумя отопителями;
- LED подсветка площадки опорного контура;
- в базовую комплектацию автокранов входит два съемных, возимых в базе или отдельно, противовеса массой 4 т (2+2), портал для монтажа / демонтажа противовесов, маслоохладитель, два воздушных отопителя в кабине крановщика «Планар-2Д-24».
Дополнительные опции:
- двухсекционный складной гусёк длиной 9,1 - 15,1 м с крюковой подвеской г/п 4,5 т и углом наклона 0°, 15°, 30°;
- вторая грузовая лебедка с одиночным блоком на оголовок стрелы, с крюковой подвеской г/п 3,2 т;
- дополнительная крюковая подвеска грузоподъемностью 22,5 т;
- дополнительные съемные, отдельно возимые, противовесы массой 6 т (3+3);
- централизованная система смазки;
- система видеонаблюдения «орлиный глаз»;
- пакет для работы с опасными грузами.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная, т | 50 |
| Грузовой момент, тм | 175 |
| Длина стрелы, м | 11,5 - 34,1 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м: | |
| - максимальный | 7,2 х 7,0 |
| - минимальный | 6,73 х 5,68 х 4,63 |
| Зона работы крана, град | 360 |
| Длина гуська, м (опция) | 9,1-15,1 |
| Угол наклона гуська, град | 0, 15, 30 |
| Способ перевозки гуська | На стреле |
| Макс. глубина опускания крюка, м | 35 |

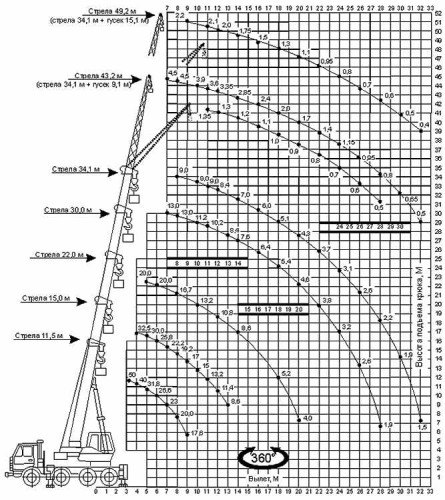

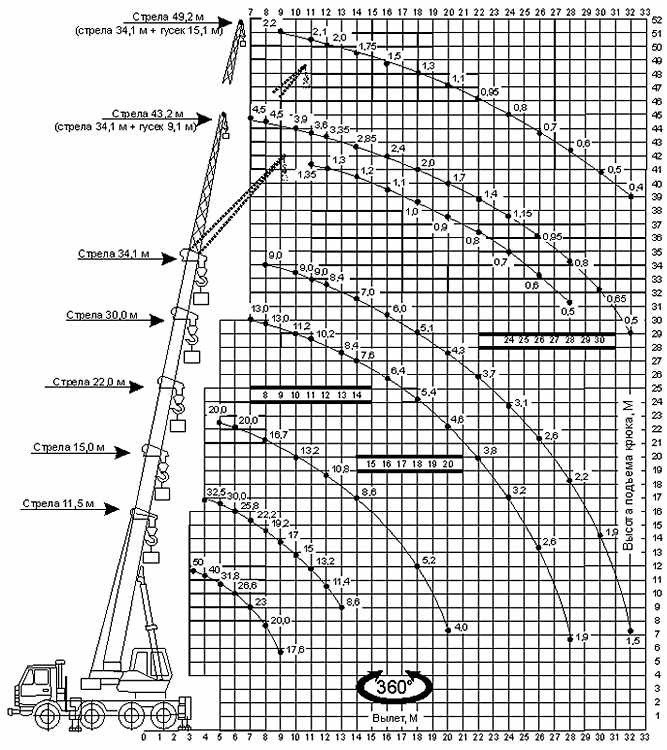

| Максимальный вылет с основной стрелой (с гуськом), м | 32 (32) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 34,5 |
| - основная стрела + гусек | 44,4 |
| - основная стрела + проставка (колено)+гусек | 50,4 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | до 6 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 3,6 |
| - максимальная | 38,0 |
| - посадки | 0,15 |
| Скорость вращения поворотной части, об/мин | до 1,2 |
| Прибор безопасности | ОНК-160 |
| Максимальная масса противовеса, т | 10 |
| Набор противовесов, т | 2,0+2,0+6,0 |
| Максимальная комплектация для передвижения, т | 4,0+без гуська |
| Комплектация для передвижения в нормативных нагрузках, т | нет |
| Шасси базового автомобиля | КАМАЗ-65201 |
| Колесная формула | 8 х 4 |
| База шасси, мм | 1960+3000+1440 |
| Двигатель шасси (ЕВРО-5) | КАМАЗ |
| - мощность, кВт(л.с.) | 294(400) |
| Транспортная скорость (с гуськом), км/ч | 50(40) |
| Габариты крана в транспортном положении (длина х ширина х высота), мм | 14100 х 2550 х 3980 |
| Передний угол свеса, град | 23 |
| Задний угол свеса, град | 14 |
| Масса крана в минимальной комплектации , т | 36,50 |
| Нагрузка на 1-ю ось, т | 7,45 |
| Нагрузка на 2-ю ось, т | 7,45 |
| Нагрузка на заднюю тележку,т | 21,60 |
| Масса буксируемого прицепа, т | НЕТ |
| Возможность работы с опасными грузами | ДА |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы крана, лет | 13 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
Сертификаты:

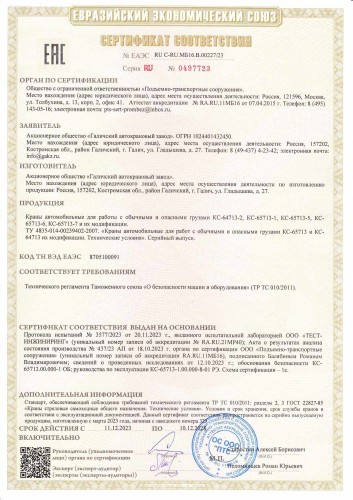

СЕРТИФИКАТ СООТВЕТСТВИЯ
Сертификат соответствия №ЕАЭС RU С-RU.МБ16.В.00227/23
Выдан ООО "Подъемно-транспортные сооружения"
Срок действия до 10.12.2028г.
ОДОБРЕНИЕ ТИПА ТРАНСПОРТНОГО СРЕДСТВА
Одобрение типа транспортного средстваТС RU Е-RU.МР03.01279.P2
Выдано "Ассоциация по безопасности машин и оборудования "ТЕСТ-СДМ"
Срок действия до 24.02.2027 г.
