КС-74721-2 «Галичанин»
на базе шасси МЗКТ-750120 (10x4)
Описание модели КС-74721-2

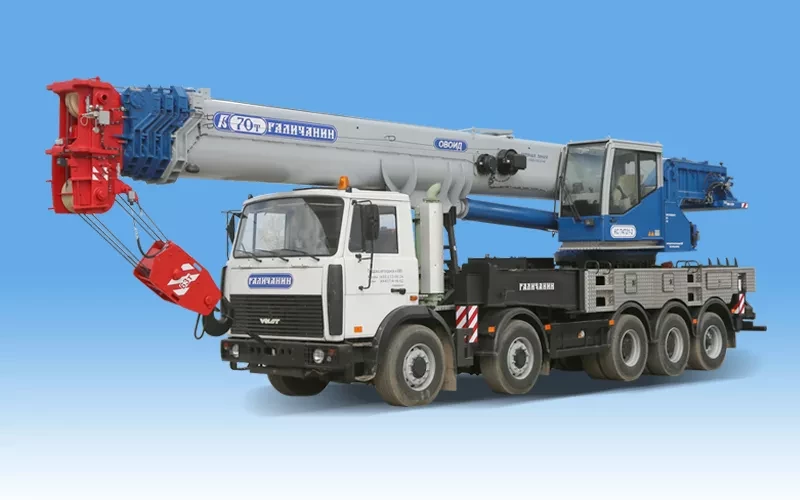

Автокран КС-74721-2 грузоподъемностью 70 тонн
на шасси МЗКТ-750120 (10х4)
Преимущества:
- не имеет российских аналогов;
- дешевле импортных автокранов на спецшасси;
- доступнее и дешевле сервисное обслуживание;
- пятисекционная стрела из высокопрочной стали Strenx 700 с профилем «ОВОИД»;
- подъем грузов массой до 10 тонн на высоту до 42,0 м основной стрелой;
- подъем грузов массой до 2,6 тонн на высоту до 57,1 м с основной стрелой с гуськом;
- большой опорный контур 7,4 х 7,2 м;
- сближенный опорный контур для стесненных условий 6,87 х 4,73 х 5,75 м;
- зона работы 360°;
- эргономичная кабина крановщика с углом подъема до 15°;
- в базовую комплектацию входит пять противовесов общей массой 10,0 тонн (0,9+1,5+2,0+3,25+2,35), портал для монтажа / демонтажа противовесов.
Дополнительные опции:
- двухколенный складной гусек длиной 9,1-15,1 м с крюковой подвеской г/п 6 тонн и углом наклона 0°, 15°, 30°;
- вторая грузовая лебедка с одиночным блоком на оголовок стрелы, с крюковой подвеской г/п 3,2 т и видеокамерой для наблюдения за намоткой каната;
- крюковая подвеска грузоподъемностью 70 тонн с большегрузным блоком;
- дополнительный съемный, отдельно возимый противовес массой 4,3 тонны;
- второй воздушный отопитель в кабину машиниста;
- кондиционер;
- централизованная система смазки;
- оборудование для работы с опасными грузами.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная, т | 70 |
| Грузовой момент, тм | 231 |
| Длина стрелы, м | 11,7 - 42 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м: | |
| - максимальный | 7,4 х 7,2 |
| - минимальный | 6,87 х 4,73 х 5,75 |
| Зона работы крана, град | 360 |
| Длина гуська, м (опция) | 9,1-15,1 |
| Угол наклона гуська, град | 0, 15, 30 |
| Способ перевозки гуська | На стреле |
| Макс. глубина опускания крюка, м | 50 |
| Максимальный вылет с основной стрелой (с гуськом), м | 38 (40) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 43,2 |
| - основная стрела + гусек | 52,5 |
| - основная стрела + проставка (колено) | 58,2 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | до 10 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 2,73 |
| - максимальная | 36,8 |
| - посадки | 0,12 |
| Скорость вращения поворотной части, об/мин | до 1,2 |
| Максимальная масса противовеса, т | 15,2 |
| Набор противовесов, т | 0,9+1,5+2,0+6,5+4,3 |
| Максимальная комплектация для передвижения, т | 10,0+без гуська |
| Комплектация для передвижения в нормативных нагрузках, т | нет |
| Шасси базового автомобиля | МЗКТ-750120 |
| Колесная формула | 10 х 4 |
| База шасси, мм | 2100+2900+1400+1400 |
| Двигатель шасси (ЕВРО-3) | ЯМЗ-650 |
| - мощность, кВт(л.с.) | 303 (412) |
| Транспортная скорость (с гуськом), км/ч | 50(40) |
| Габариты крана в транспортном положении (длина х ширина х высота), мм | 14730 х 2550 х 4000 |
| Передний угол свеса, град | 22 |
| Задний угол свеса, град | 20 |
| Масса крана в минимальной комплектации , т | 43,50 |
| Нагрузка на 1-ю ось, т | 9,25 |
| Нагрузка на 2-ю ось, т | 9,25 |
| Нагрузка на заднюю тележку,т | 16,00 |
| Нагрузка на 5-ю ось, т | 9,00 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы крана, лет | 13 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
