КМА-150-3 с люлькой

Описание модели КМА-150-3 с люлькой

КМА-150-3 КРАН-ПОДЪЕМНИК «ГАЛИЧАНИН»

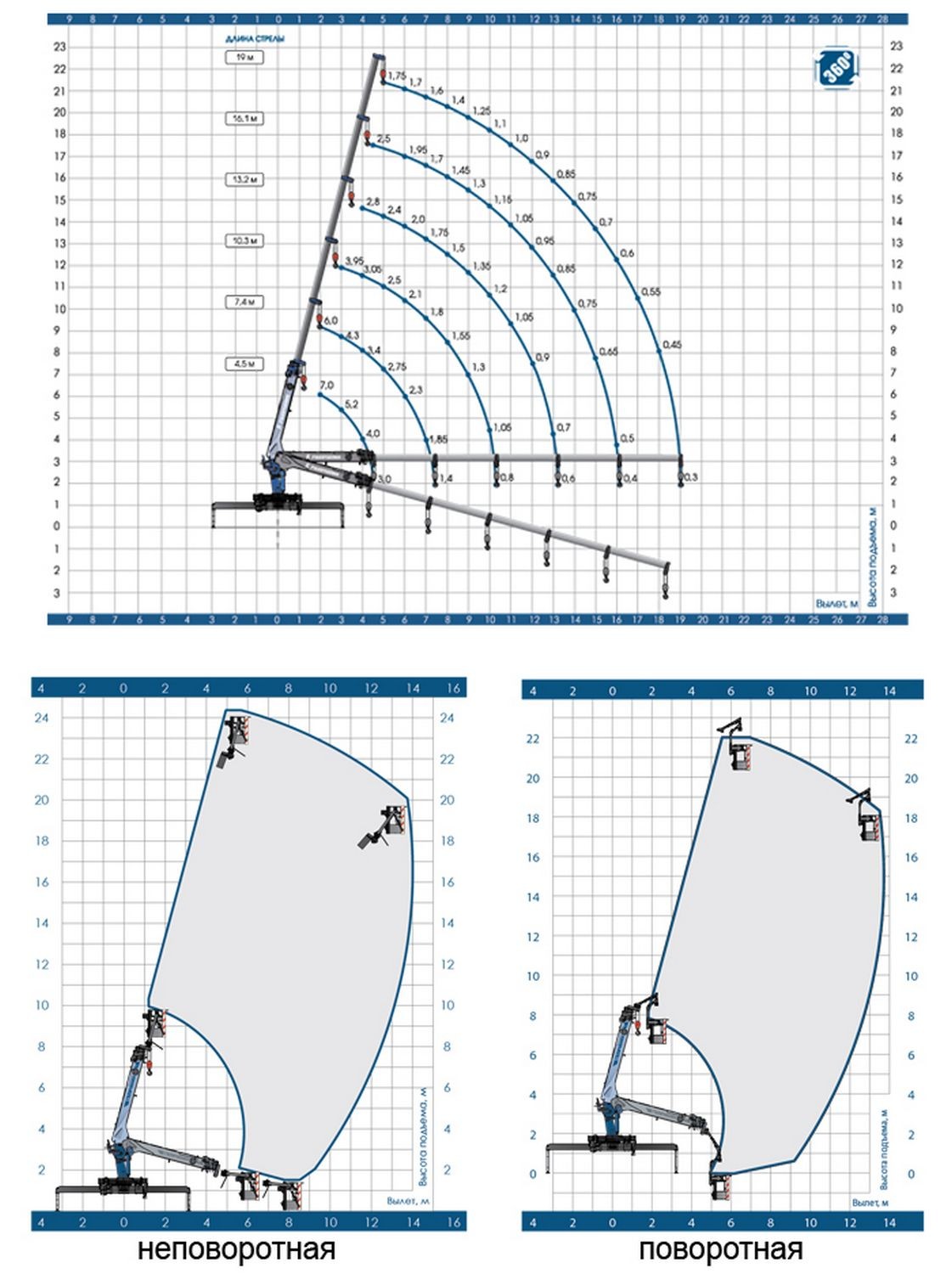

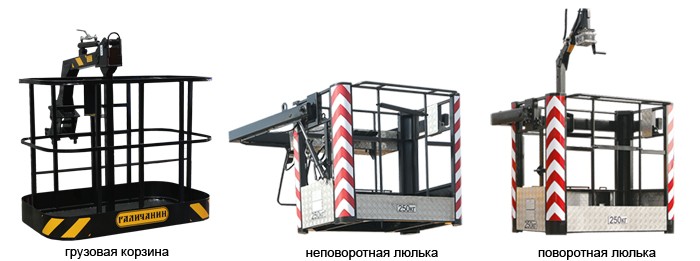

Кран-манипулятор «два в одном» может комплектоваться двухместной поворотной или неповоротной рабочей платформой (люлькой) грузоподъемностью 250 кг с электроизоляцией до 1000 Вольт, а также грузовой корзиной. Рабочая высота подъёма люльки составляет соответственно 22м (поворотная) или 24м (неповоротная). Рабочая платформа полностью соответствует требованиям ГОСТ 34443-2018 «Мобильные подъемники с рабочими платформами», а также сертифицирована по требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011)» Данная функция может быть широко использована при высотных работах, связанных со строительством, ремонтом или даже внешней уборкой фасадов зданий и обеспечивать беспрепятственный и безопасный доступ работников по всей площади наружной стены здания. Наличие изолированной люльки позволяет выполнять обслуживание электрических установок и линии электропередач напряжением до 1000 В без его отключения.

С 01 июля 2019 г в России действует новый Государственный стандарт по расчетам конструкции, требованиям безопасности и методам испытаний для мобильных подъемников с рабочими платформами (ГОСТ 34443-2018). В состав документа входит перечень из 12-ти обязательных устройств безопасности, которые должны быть включены в конструкцию современного автогидроподъемника. При проектировании краноманипуляторной установки КМУ-150 ГАЛИЧАНИН в комплектации КРАН-ПОДЪЕМНИК, специалисты Галичского автокранового завода учли все обязательные требования российских стандартов.

Для безопасного производства работ кран-манипулятор КМУ-150 в комплектации КРАН-ПОДЪЕМНИК оборудован следующими устройствами безопасности:

1. Системой, чувствительной к нагрузке (ограничителем предельного груза);

Кран-манипулятор оборудован системой безопасности, отслеживающей нагрузку. В момент превышения предельной нагрузки, система безопасности запрещает дальнейшую работу - движение останавливается;

2. Системой, чувствительной к положению подъемного оборудования, ограничивающей превышение допускаемых напряжений;

Система ограничителей совместно с работой предохранительных клапанов в гидроприводе обеспечивают безопасное положение стрелы и защищают металлоконструкции и механизмы от возникновения опасных напряжений;

3. Системой, чувствительной к опрокидывающему моменту, ограничивающей зону обслуживания;

Система безопасности ограничивает превышение максимального вылета и зону движения рабочей платформы сверх допустимой (±90° от положения стрелы назад);

4. Устройством ориентации пола рабочей платформы в горизонтальном положении;

Рабочая платформа оборудована механизмом гравитационного горизонтирования, который является самым надежным вариантом реализации данного узла.

5. Устройством блокировки подъема и поворота подъемного оборудования при не установленном на опорах подъемнике;

Система безопасности контролирует опорный контур с помощью датчиков, установленных в опорах. В момент отрыва любой опоры от земли происходит автоматическое блокирование дальнейшего подъёма, увеличения вылета или поворота. Разрешаются только операции, переводящие оборудование в безопасное состояние.

6. Устройством блокировки подъема опор при поднятом рабочем оборудовании;

Гидрооборудование крана-манипулятора и система управления подъемником спроектированы таким образом, что в момент работы автоматически блокируется управление опорами.

v7. Устройством аварийного опускания рабочей платформы при отказе основных систем привода;

В момент аварийного останова двигателя шасси, министанция запускает гидросистему и переводит подъемник в безопасное положение.

8. Устройством, предохраняющим выносные опоры от самопроизвольного выдвижения (поворота) при работе подъемника;

Гидрозамки надежно фиксируют положение опор в момент работы подъемника;

9. Устройством (указателем) угла наклона подъемника;

Кран-манипулятор оборудован креномерами. Рабочая платформа оборудована электронным указателем угла наклона. Установлены также звуковая и световая индикации, предупреждающие о превышении допустимого угла наклона рабочей платформы;

10. Системой аварийной остановки привода перемещения при управлении из рабочей платформы и с нижнего пульта, которая должна быть оснащена кнопкой «Стоп»;

Кнопки «Стоп» расположены на стационарном посту управления, в рабочей платформе и на переносном пульте управления. Нажатие любой из этих кнопок приводит к полной остановке подъемника;

11. Переговорным устройством (для подъемников с высотой подъема рабочей платформы более 22 м);

В комплектацию КРАН-ПОДЪЕМНИК входит комплект раций.

12. Анемометром (для подъемников с высотой подъема рабочей платформы более 22 м).

Кран-манипулятор оборудован датчиком скорости ветра. В момент превышения допустимой скорости ветра на всех постах управления появляются звуковой и световой предупреждающие сигналы. Необходимо прекратить работы и спуститься на землю.

КОМПЛЕКТАЦИЯ

• передние неповоротные телескопические опоры;
• задние телескопические опоры с гидравлическим выдвижением 4,57 м;
• пост управления на колонне;
• дистанционное управление;
• сертифицированная рабочая платформа (поворотная или не поворотная);
• министанция для аварийного опускания стрелы;
• парковка крюковой подвески;
• анемометр;
• комплект раций.

ОПЦИИ

• передние поворотные опоры;
• складной тент на кресло крановщика.
