КМУ-150 с буровым оборудованием
комплект для монтажа на автомобиль
Описание модели КМУ-150 с буровым оборудованием
Галичский автокрановый завод расширил сферу применения краноманипуляторной установки КМУ-150 «ГАЛИЧАНИН» включением в ее состав навесного бурового оборудования.
Тросовый кран-манипулятор КМУ-150 теперь дополнительно оснащается буровой установкой с гидровращателем, бурами и телескопическими шнеками диаметрами 350, 450, 500 мм с глубиной бурения до 4,5 м. При использовании удлинителей глубина бурения достигает 8,5м.
Оборудование используется под закладку фундамента, установку свай, опор для мостов, переходов, ограждений, заборов, шумовых экранов и акустических барьеров вдоль автомобильных магистралей, для возведения стоек водоводов и причальных стенок в фермерских хозяйствах и установки опор ЛЭП и связи в электросетевых, а также других подобных работах, где требуется проведение не глубоких буровых операций.
Перевозка бурового оборудования не требует его демонтажа: на стреле крана-манипулятора предусмотрено специальное место для жесткой фиксации.

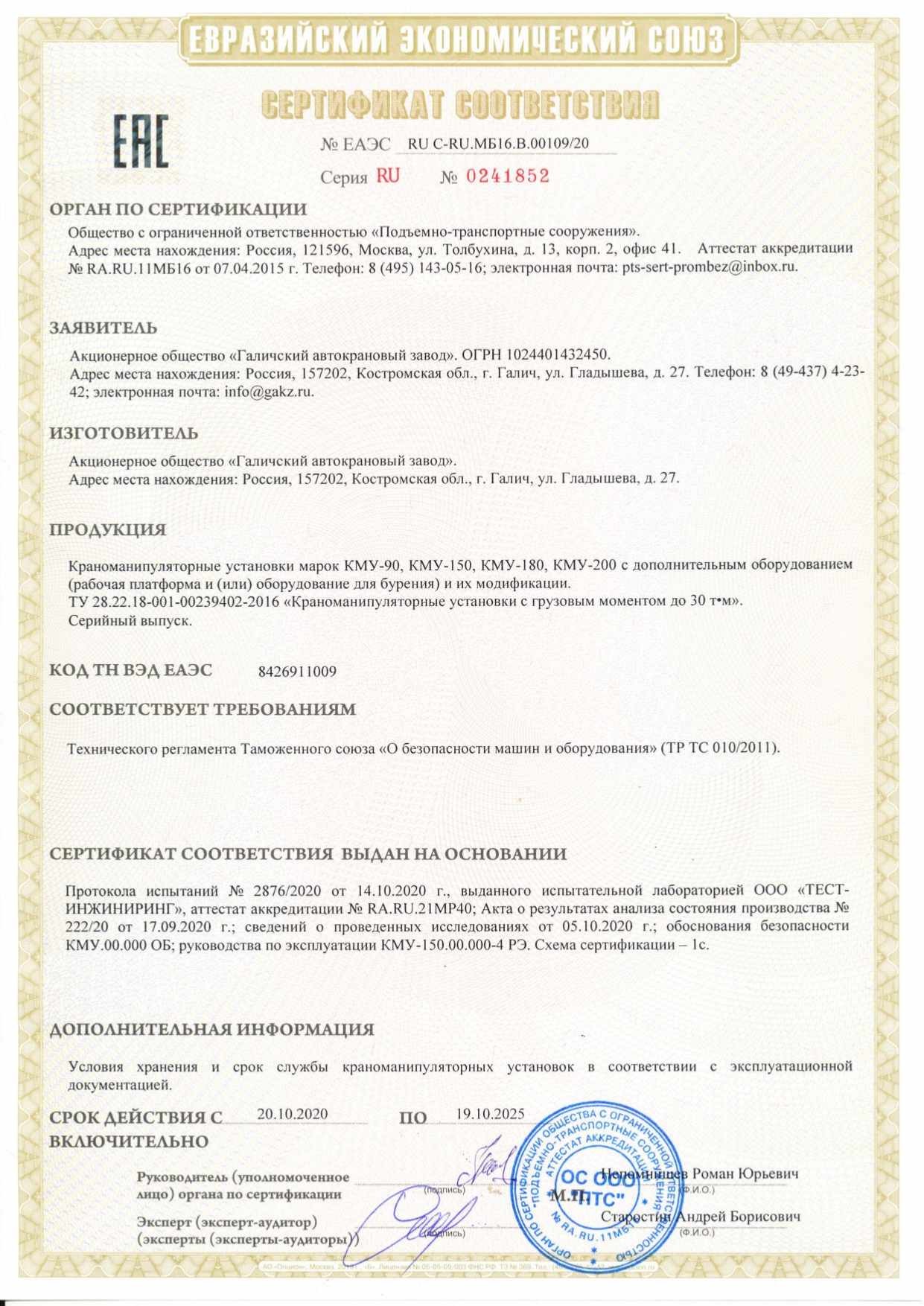

Краноманипуляторная установка сертифицирована по требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011);
Преимущества:
Доступ к гидровращателю и узлу крепления бура с земли, благодаря возможности опускания стрелы ниже уровня горизонта на 15°;
Дистанционное управление (опция)
| Параметр | Значение |
|---|---|
| Количество секций стрелы, шт | 6 |
| Максимальный грузовой момент, т.м | 15 |
| Грузоподъемность брутто*, т | |
| - максимальная | 7,0 |
| - на максимальном вылете** | 0,3 |

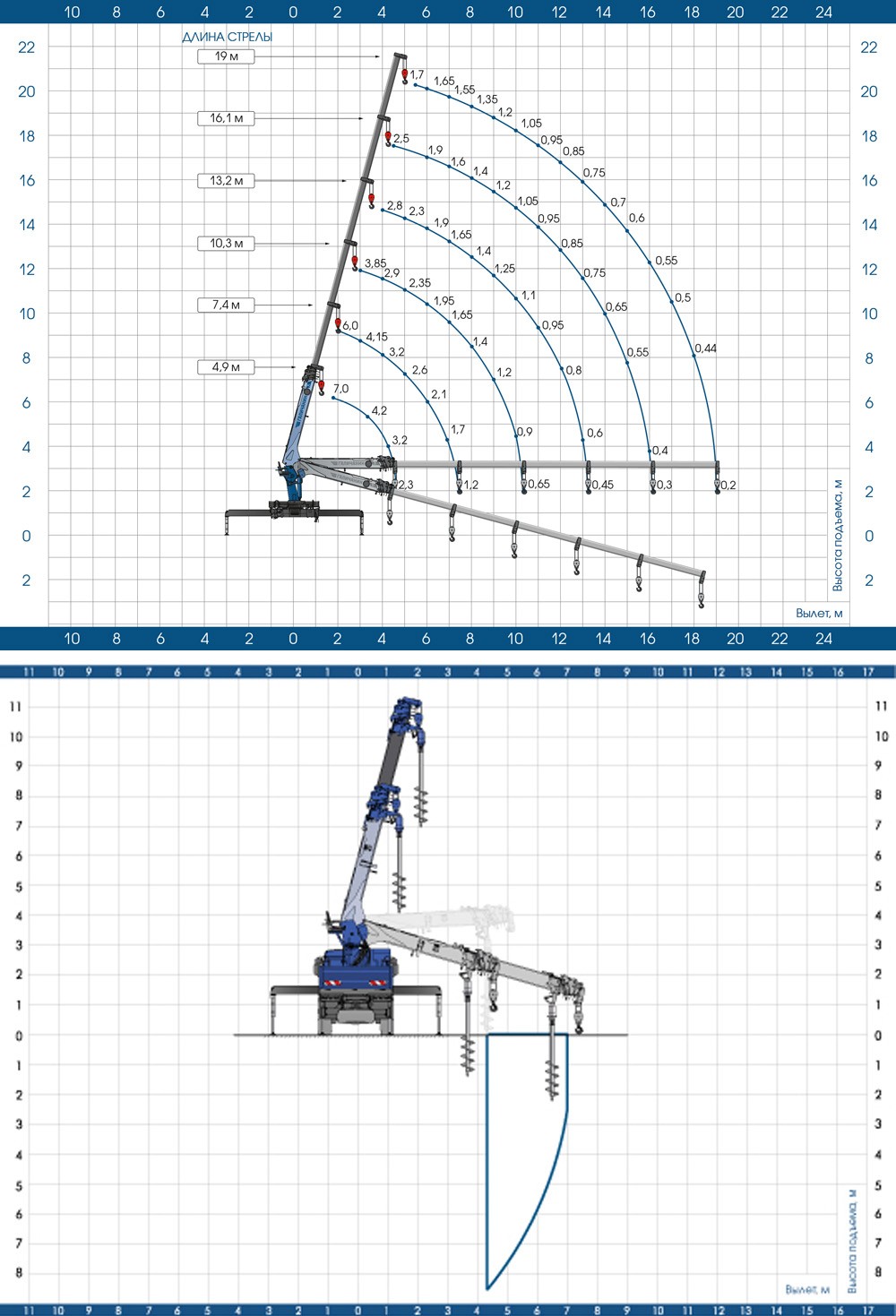

| Вылет, м | |
| -максимальный при работе стрелой | 19,0 |
| -минимальный при работе стрелой | 1,4 |
| -максимальный при работе буровым оборудованием | 6,5 |
| -минимальный при работе буровым оборудованием | 4,3 |
| Максимальная высота подъема, м | 20,9 |
| Максимальная глубина опускания, м | 20,9 |
| Тип привода | гидравлический |
| Угол поворота колонны, градус | 360 |
| Угол опускания стрелы ниже горизонта, градус | 15,0 |
| Место управления | с сиденья |

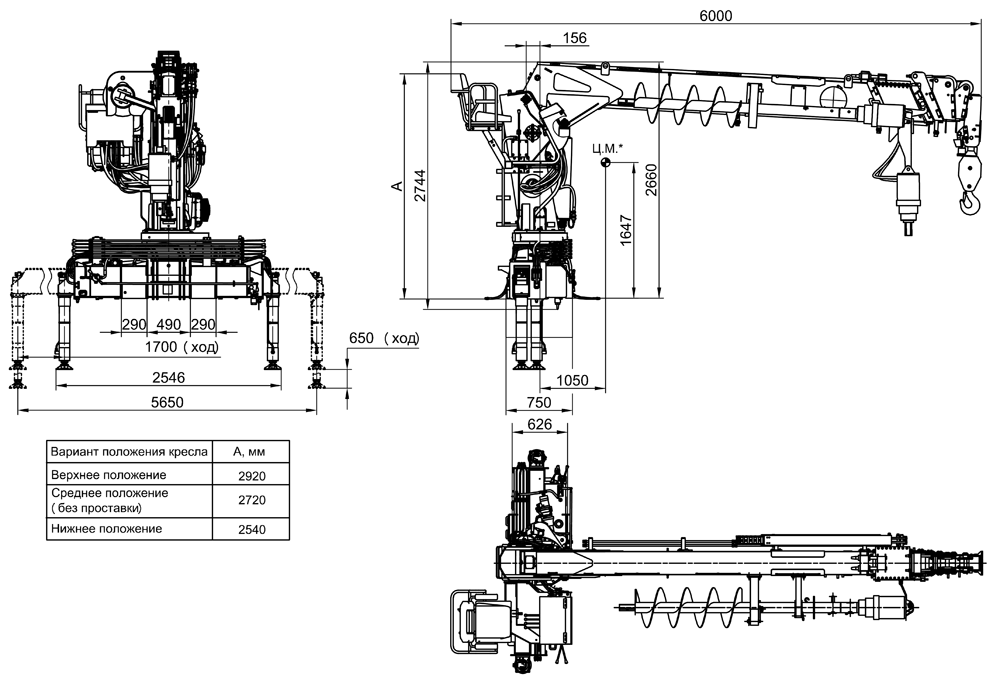

| База опор, м | 5,6 |
| Способ выдвижения опор | гидравлический |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания | 24 месяца с момента передачи потребителю, но не более 1000 часов наработки |
| Нормативный срок службы, лет | 12 |
| Категория грунтов для бурения | I-IV (Категории по приложению А ГОСТ 30067) и однородных грунтах сезонного промерзания глубиной до одного метра |
| Максимальный крутящий момент на бурильном оборудовании, Н·м | 6700 |
| Максимальная глубина бурения без удлинителей, м | 4,5 |
| Максимальная глубина бурения с удлинителем***, м | не более 8,5 |
| Диаметры бурения, мм | |
| 350 (опция) | |
| 450 (база) | |
| 500 (опция) | |
| Максимальный диаметр шнека для транспортного положения, мм | 500 |
|
Примечания: *Грузоподъемность «брутто» включает в себя массу крюковой подвески, съемных грузозахватных приспособлений, массу поднимаемого груза и массу каната длиной, необходимой для опускания груза в самое нижнее положение. **Под вылетом понимается расстояние по горизонтали между центром грузозахватного органа и осью вращения поворотной колонны КМУ. *** В зависимости от применяемых при бурении шнека и удлинителей. |
|
