КМУ-150 с поворотной рабочей платформой
комплект для монтажа на автомобиль
"КРАН", "ПОДЪЕМНИК", "БУРОВОЕ ОБОРУДОВАНИЕ"
Описание модели КМУ-150 КРАН, ПОДЪЕМНИК, БУРОВОЕ ОБОРУДОВАНИЕ

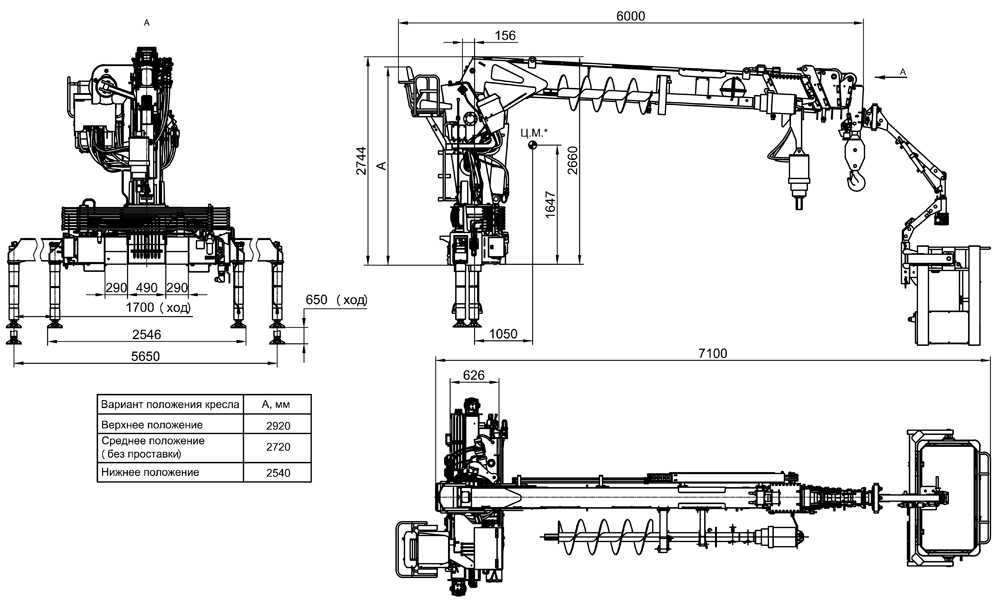

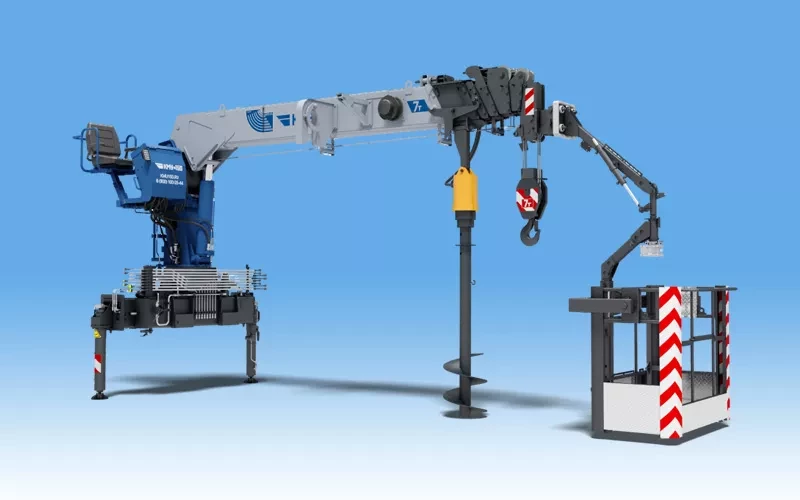

Популярность кранов-манипуляторов КМУ-150 «ГАЛИЧАНИН» в комплектации «три в одном» стремительно растет. Ведь одно транспортное средство с КМУ заменяет сразу три машины: подъемный кран, автогидроподъемник и бурильную машину.
Подобная функциональность КМУ-150 позволяет выполнять более широкий спектр задач, в отличие от обычных манипуляторов.

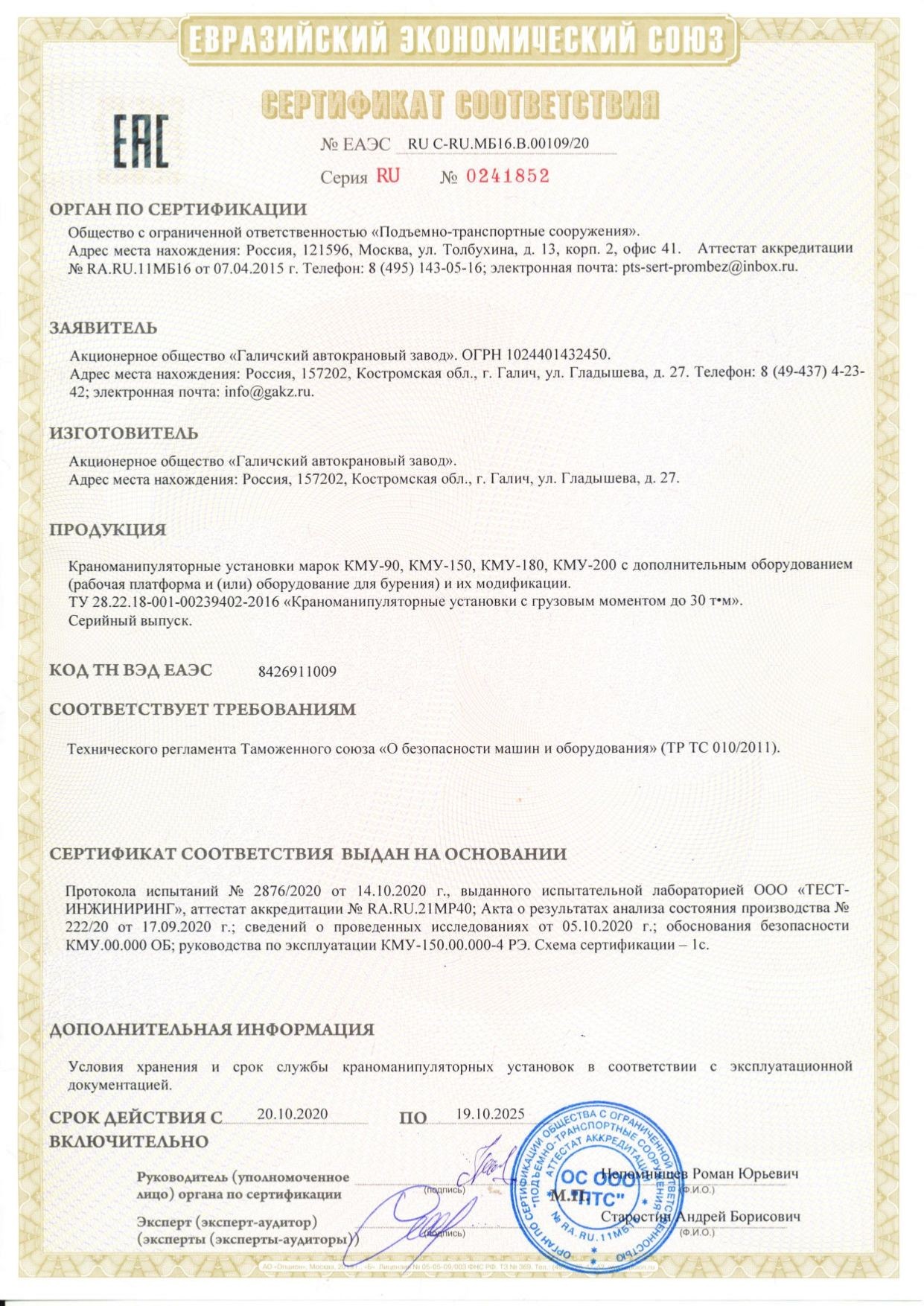

Краноманипуляторная установка сертифицирована по требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011);
Отличительные особенности КМУ-150:
- шестисекционная стрела длиной 19,0 м с максимальным вылетом 19,0 м;
- поворот колонны манипулятора вокруг своей оси на 360° без ограничения рабочей зоны и крайнего положения поворота;
- перемещение груза в зоне 360° без снижения грузовысотных характеристик, в т.ч. в передней рабочей зоне «над кабиной».
- опускание стрелы ниже уровня горизонта на 15° для выполнения буровых работ и удобного доступа рабочего персонала в люльку с земли;
- телескопирование стрелы с грузом без снижения грузовысотных характеристик;
- быстрая лебедка;
- удобные лестницы и рабочие площадки;
- ночное освещение;
- влагозащищенное электрооборудование IP67.
Поворотная рабочая платформа (люлька) г/п 250 кг выдерживает вес двух рабочих и инструмента, оснащена электроизоляцией до 1000 В, гравитационным горизонтированием, системой связи и радиоуправлением. Поднимается на высоту до 22,0 м.
Функция автогидроподъемника соответствует всем требованиям ГОСТ 34443-2018.
Буровое оборудование состоит из гидровращателя (максимальный крутящий момент на бурильном оборудовании 6700 Н·м,), буров с телескопическими шнеками диаметром 350, 450, 500 мм, с максимальной глубиной бурения до 8,5 м.
КМУ-150 доступнее корейских и европейских аналогов.
Прочие дополнительные опции:
- передние поворотные опоры (идеально для вездеходов);
- задние не телескопические опоры;
- задние телескопические опоры, выдвигаемыми гидроцилиндрами и вручную;
- складной тент (капюшон) для защиты оператора от осадков, ветра, солнца;
- радиоуправление;
- дополнительное освещение;
- маслоохладитель, гидравлический насос.

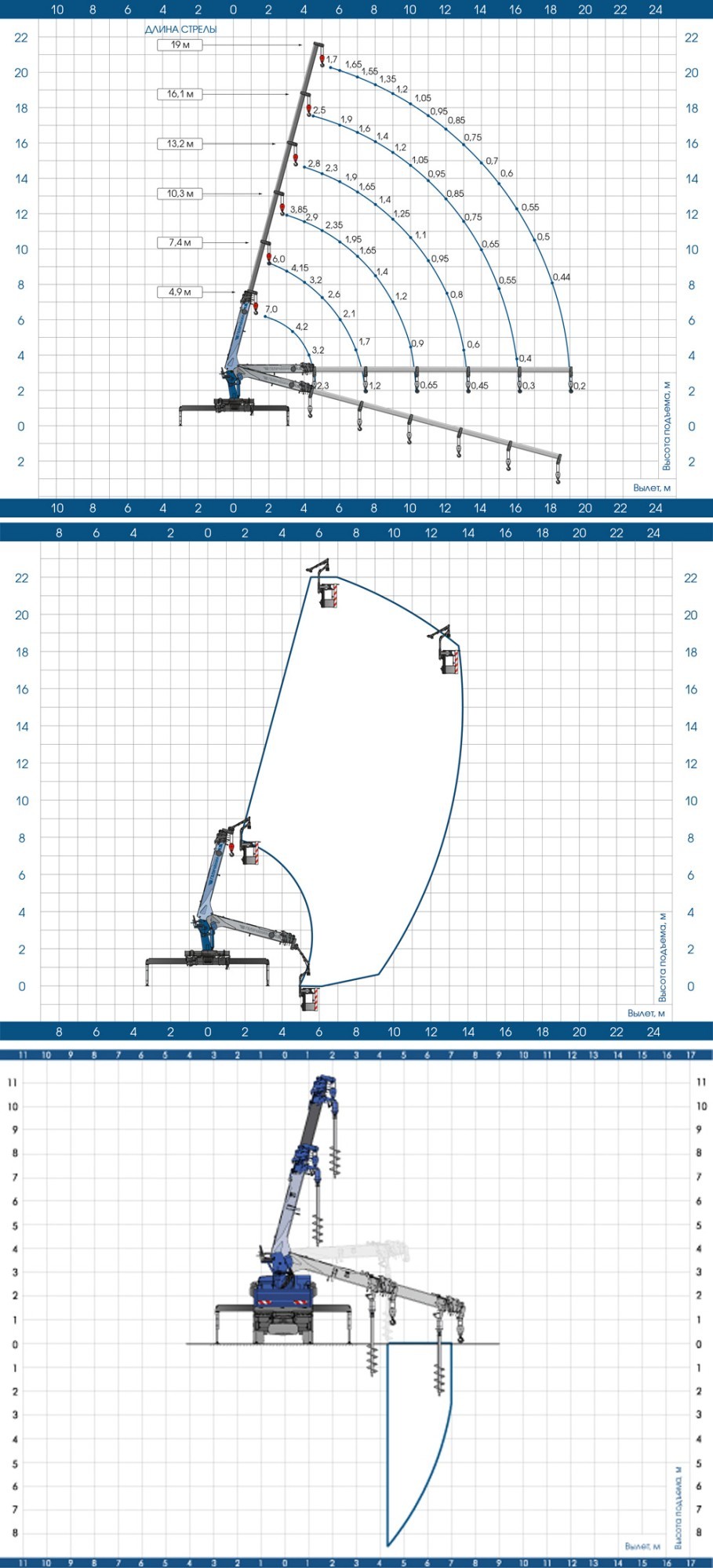

| Параметр | Значение |
|---|---|
| Количество секций стрелы, шт | 6 |
| Максимальный грузовой момент, т.м | 15 |
| Грузоподъемность брутто*, т | |
| - максимальная | 7,0 |
| - на максимальном вылете** | 0,3 |
| Вылет, м | |
| -максимальный при работе стрелой | 19,0 |
| -минимальный при работе стрелой | 1,4 |
| -максимальный при работе буровым оборудованием | 6,5 |
| -минимальный при работе буровым оборудованием | 4,3 |
| Максимальная высота подъема, м | 20,9 |
| Максимальная глубина опускания, м | 20,9 |
| Тип привода | гидравлический |
| Угол поворота колонны, градус | 360 |
| Угол опускания стрелы ниже горизонта, градус | 15,0 |
| Место управления | с сиденья |
| База опор, м | 5,6 |
| Способ выдвижения опор | гидравлический |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания | 24 месяца с момента передачи потребителю, но не более 1000 часов наработки |
| Нормативный срок службы, лет | 12 |
| Работа в режиме «бурильная машина» | |
| Категория грунтов для бурения | I-IV (Категории по приложению А ГОСТ 30067) и однородных грунтах сезонного промерзания глубиной до одного метра |
| Максимальный крутящий момент на бурильном оборудовании, Н·м | 6700 |
| Максимальная глубина бурения без удлинителей, м | 4,5 |
| Максимальная глубина бурения с удлинителем***, м не более | 8,5 |
| Диаметры бурения, мм | |
| 350 (опция) | |
| 450 (база) | |
| 500 (опция) | |
| Максимальный диаметр шнека для транспортного положения, мм | 500 |
| Работа в режиме «автогидроподъемник» (поворотная люлька) | |
| Грузоподъемность рабочей платформы, кг | 250 |
| Вылет с рабочей платформой, м: | |
| -минимальный | 1,85 |
| -максимальный | 13,6 |
| Рабочая высота подъёма рабочей платформы, м | 22,0 |
| Рабочая зона, градусы | 180 (±90º от положения «стрела назад») |
| Габаритные размеры рабочей платформы в транспортном положении, мм: | |
| -длина | 1880 |
| -ширина | 1140 |
| -высота | 2250 |
| Высота бортов, мм | 1100 |
| Электроизоляция, В | 1000 |
Примечания:
*Грузоподъемность «брутто» включает в себя массу крюковой подвески, съемных грузозахватных приспособлений, массу поднимаемого груза и массу каната длиной, необходимой для опускания груза в самое нижнее положение.
**Под вылетом понимается расстояние по горизонтали между центром грузозахватного органа и осью вращения поворотной колонны КМУ.
*** В зависимости от применяемых при бурении шнека и удлинителей
