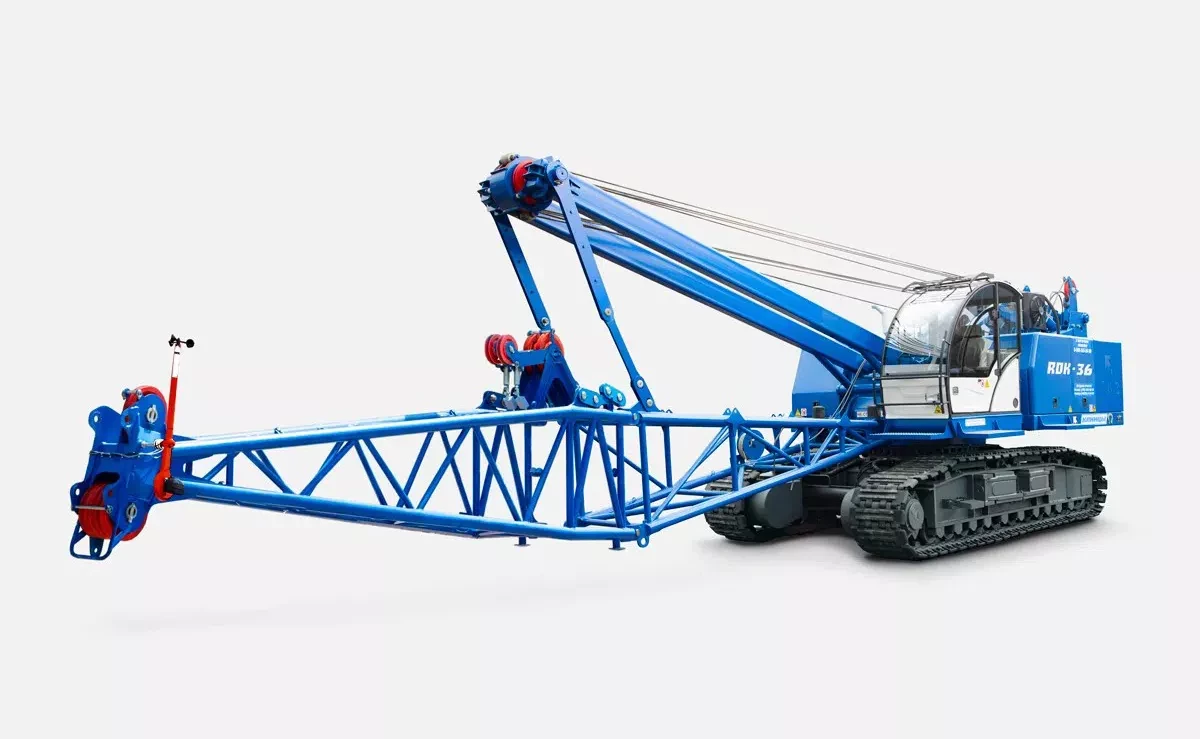

Гусеничный кран RDK-36
Гусеничный кран RDK-36
Стреловой, самоходный, полноповоротный гусеничный кран RDK-36 предназначен для погрузочно-разгрузочных и строительно-монтажных работ с преимущественным использованием на стационарных объектах без частых перебазировок на большие расстояния. Простота и надежность конструкции, а так же преимущества использования гусеничного хода позволяют применять данный кран в тяжелых условиях на неподготовленных площадках.
Привод гусеничной ходовой части и всех механизмов крана — гидравлический. Каждый механизм имеет индивидуальный привод с независимым управлением. Гидравлическая система обеспечивает плавное управление всеми механизмам и с широким диапазоном регулирования скоростей рабочих операций, давая возможность одновременного совмещения нескольких операций. В конструкции использованы импортные и отечественные узлы и элементы, высокая надежность которых подтверждена многолетней практикой использования в гидравлических машинах различного типа.
Кран имеет основную стрелу решетчатый конструкции длиной 15 м, которая за счет быстросъемных секций-вставок длиной 5 или 10 м удлиняется до длины 40 м. Применение высокопрочных сталей обеспечивает при принятых размерах элементов стрелы ее достаточную прочность при работе с грузами даже на площадке, имеющей уклон 3 градуса. Для расширения сферы использования и увеличения размеров подстрелового пространства могут применяться жесткие гуськи длиной 1 м, 5 м или 10 м. В этом случае кран может работать двумя грузовыми лебедками одна из которых задействована на основной стреле, а вторая на гуське. Грузовысотные характеристики крана подняты на новую высоту и заметно превышают показатели отечественных аналогов в любой точки рабочей зоны.
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т•м | 150.0 |
| Максимальная грузоподъемность, т (основной подъем) | 36.0 |
| Максимальная грузоподъемность, т (доп. подъем) | 13.0 |
| Максимальная грузоподъемность при передвижении с грузом на крюке, т | 32.0 |
| Длина стрелы, м | От 15.0 до 40.0 |
| Максимальная высота подъема, м (основной подъем) | От 14.9 до 39.6 |

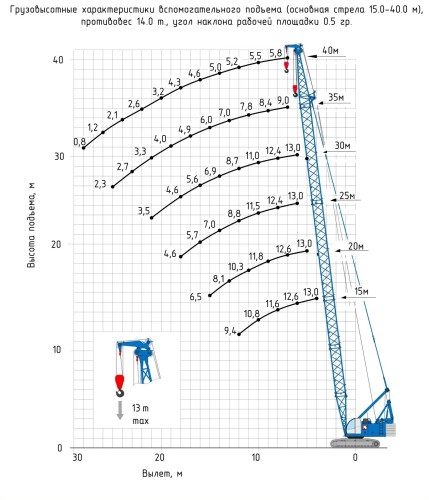

| Максимальная высота подъема, м (доп. подъем) | От 15.4 до 40.2 |
| Вылет стрелы, м, не более (основной подъем) | От 15.0 до 38.0 |
| Вылет стрелы, м, не более (доп. подъем) | От 12.0 до 28.0 |

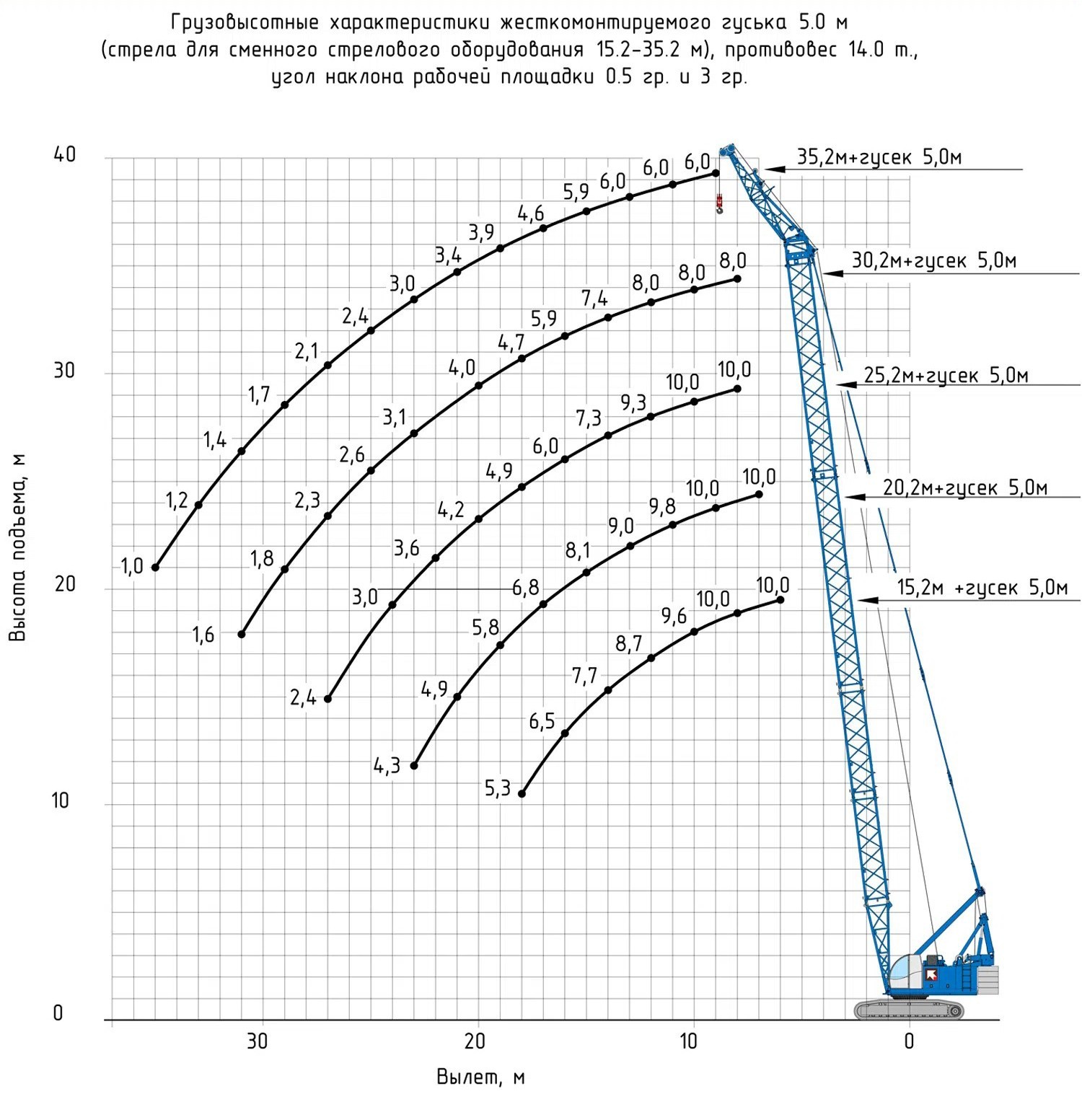

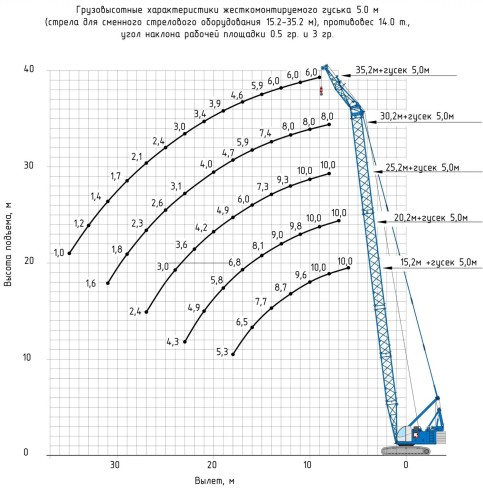

| Длина гуська, м |
Жесткий (5; 10) Управляемый (15; 20) |
| Опорный контур, м | 3.35 х 3.8 |
| Допустимый уклон площадки, град | До 3° |
| Преодолеваемый уклон пути, град | До 18° |
| Максимальная скорость передвижения в транспортном положении / рабочем положении, км/ч | 1 / 0.5 |
| Частота вращения поворотной части, об/мин | До 1 |
| Масса крана в транспортном положении, кг | 33 000 |
| Масса противовеса, кг | 14 000 |
| Двигатель | Googol GG V48TGBCR Stage III |
| Номинальная мощность двигателя, кВт (л.с.) | 74.9 (101) |

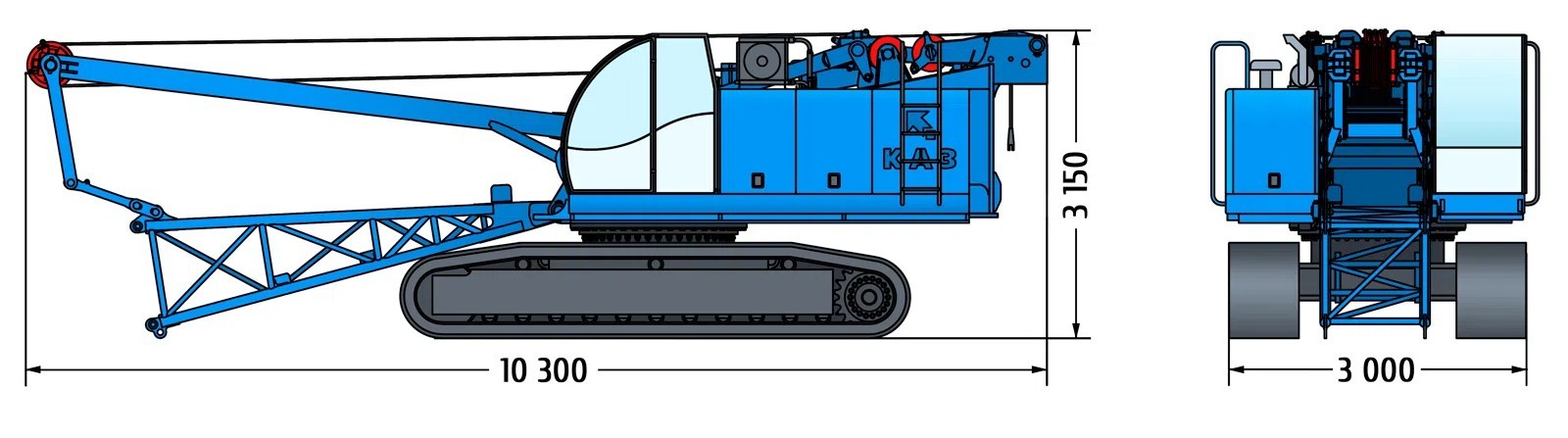

| Габаритные размеры, м (Д х Ш х В) | 10.3 х 3.0 х 3.15 |
