Описание модели КС-59713-14Т

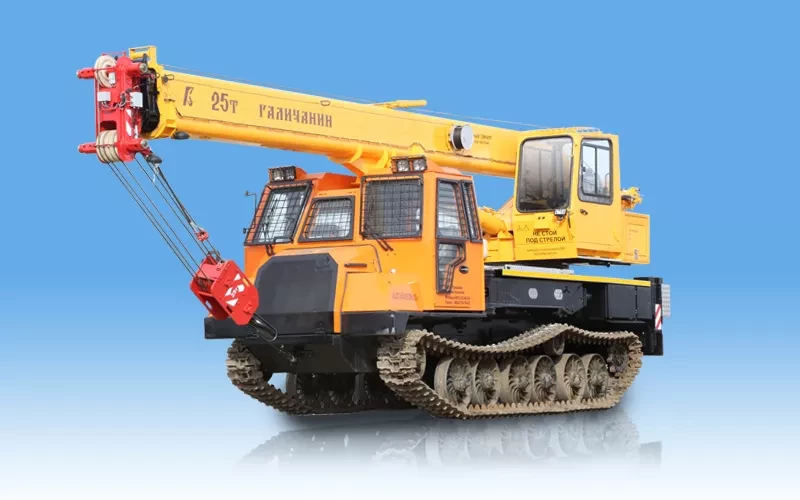

Автокран КС-59713-14Т грузоподъемностью 25 тонн
на базе трактора ТЛ-5АЛМ производства «Алтайлесмаш»
Обладает повышенной проходимостью по неподготовленной местности, глубокому снегу, по агрессивному покрытию. При установке более широких гусениц сверхпроходимостью по грунтам со слабой несущей способностью.
Преимущества:
Запатентованная конструкция откидных передних опор позволяет:
- увеличить опорный контур до 6,0 х 6,2 м;
- работать в зоне 360°;
- сохранить габарит крана по ширине равным 2,55 м, что дает возможность перевозки на трале как габаритный груз.
Прочие преимущества:
- современный прибор безопасности с 7-дюймовым морозоустойчивым ЖК-дисплеем, со SkyLog;
- удобное расположение лестниц и рабочих площадок;
- удобное кресло крановщика с пневмоподвеской;
- ящики для подкладок под опоры;
- дополнительные инструментальные ящики;
- фары на лебедке, оголовке и основании стрелы;
- фитинги и переходники гидросистемы с врезными кольцами;
- электрооборудование IP67.
Дополнительные опции:
- Гусёк длиной 9,0 м, г/п 2,6 т с углом наклона 0°, 20°, 40°;
- Отвал для расчистки рабочей зоны;
- Гусеницы увеличенного размера (800 мм);
- Северный пакет;
- Оборудование для работы с опасными грузами;
- Установка 4-секционной стрелы длиной 28,0 м.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность, т | 25 |
| Грузовой момент, т.м | 86 |
| Длина стрелы, м | 9,7 - 24,0 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м | |
| - максимальный | 6,0 х 6,2 |
| Зона работы крана, град | 240, 360 |
| Длина гуська, м (опция) | 9 |
| Угол наклона гуська, град | 0,20,40 |
| Способ перевозки гуська | на стреле |

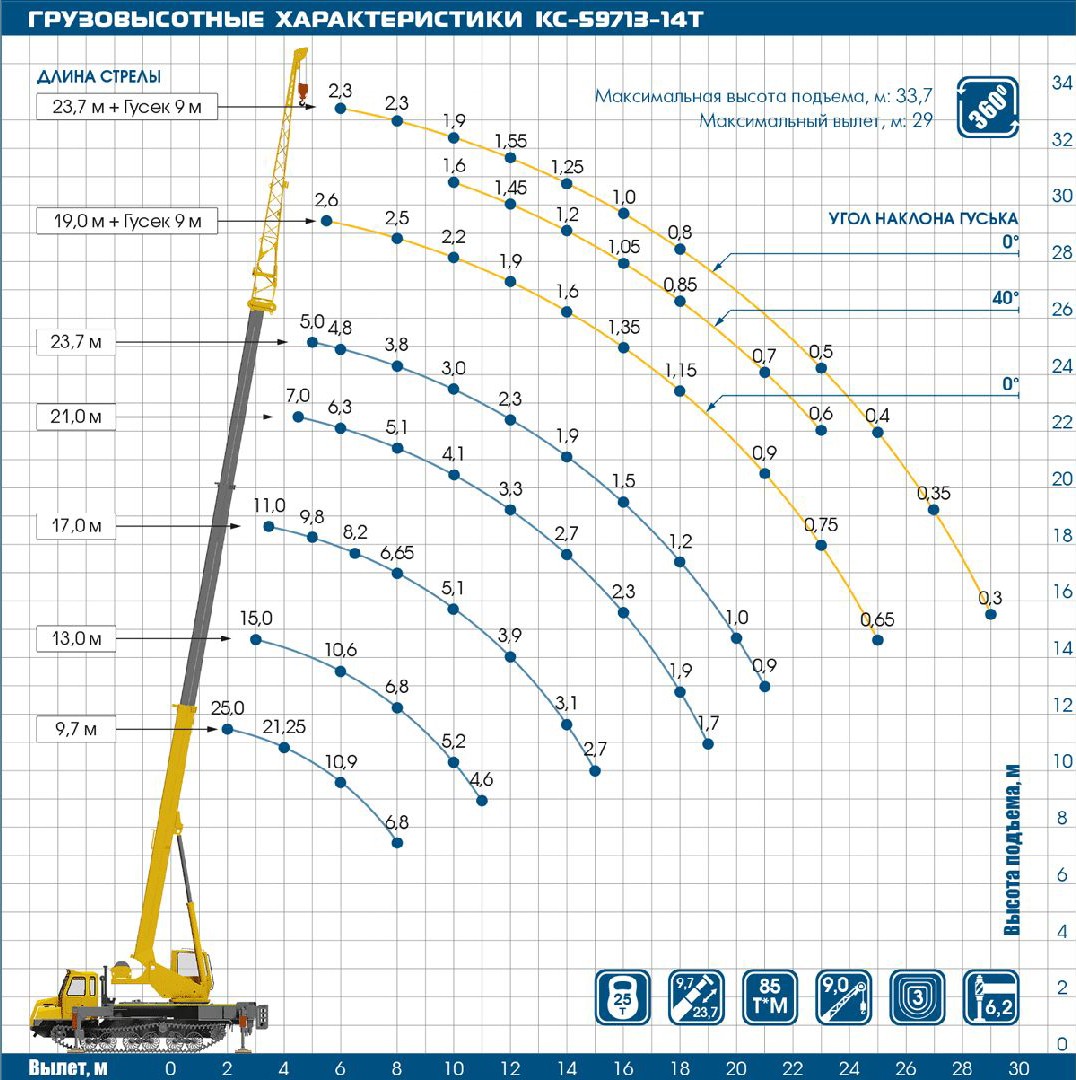

| Максимальная глубина опускания крюка, м | 32 |
| Максимальный вылет с основной стрелой (с гуськом), м | 22,4 (31,0) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 24,4 |
| - основная стрела +гусек | 33,7 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | 6 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 8,1 |
| - максимальная | 40,0 |
| - посадки | 0,3 |
| Скорость вращения поворотной части, об/мин | до 1,7 |
| Прибор безопасности | ОГМ-240 |
| SkyLog | |
| Шасси базового автомобиля | ТЛ-5АЛМ |
| База шасси, м | 3,70 |
| Двигатель шасси (ЕВРО-5) | ЯМЗ-238-М2/А 01 |
| - мощность, л.с.(кВт) | 240 (176) |
| Транспортная скорость (с гуськом), км/ч | 9,5 (9,5) |

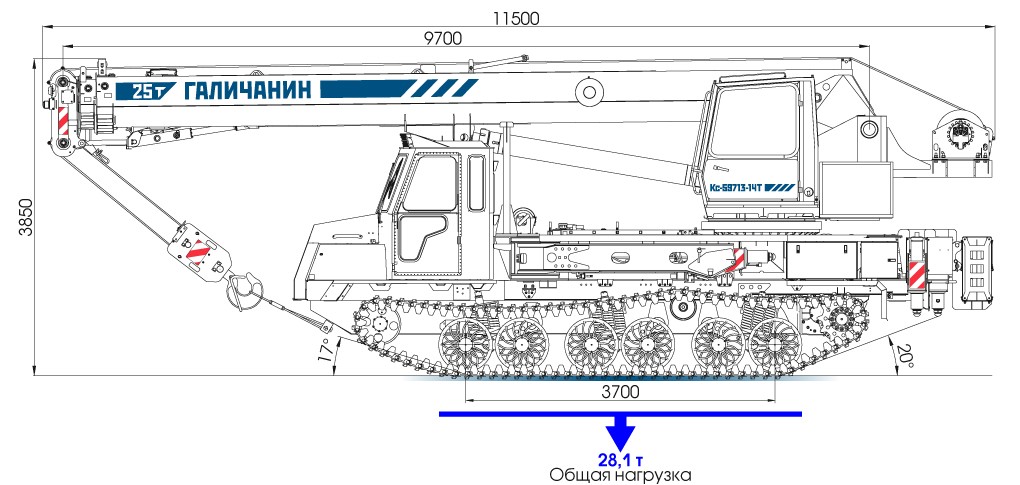

| Габариты крана в транспортном положении, м (длина х ширина х высота) | 11,50 х 2,55 х 3,85 |
| Передний угол свеса, град | 17 |
| Задний угол свеса, град | 20 |
| Масса крана в минимальной комплектации, т | 28,1 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы автокрана, лет | 12 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
